Verkstadsritningar för smide

Skapa verkstadsritningar för smide med AI från en beskrivning, foton eller ritningar. Få tillverkningsritningar, materialunderlag, DXF-filer och tydliga 3D-bilder.

Verktyget är ett färdigt AI-tillägg, en så kallad skill, som skapar ritningar i FreeCAD. Det körs i molnet, så telefonen räcker.

Se fler exempel
Kom igång på 3 minuter

1. Underlag

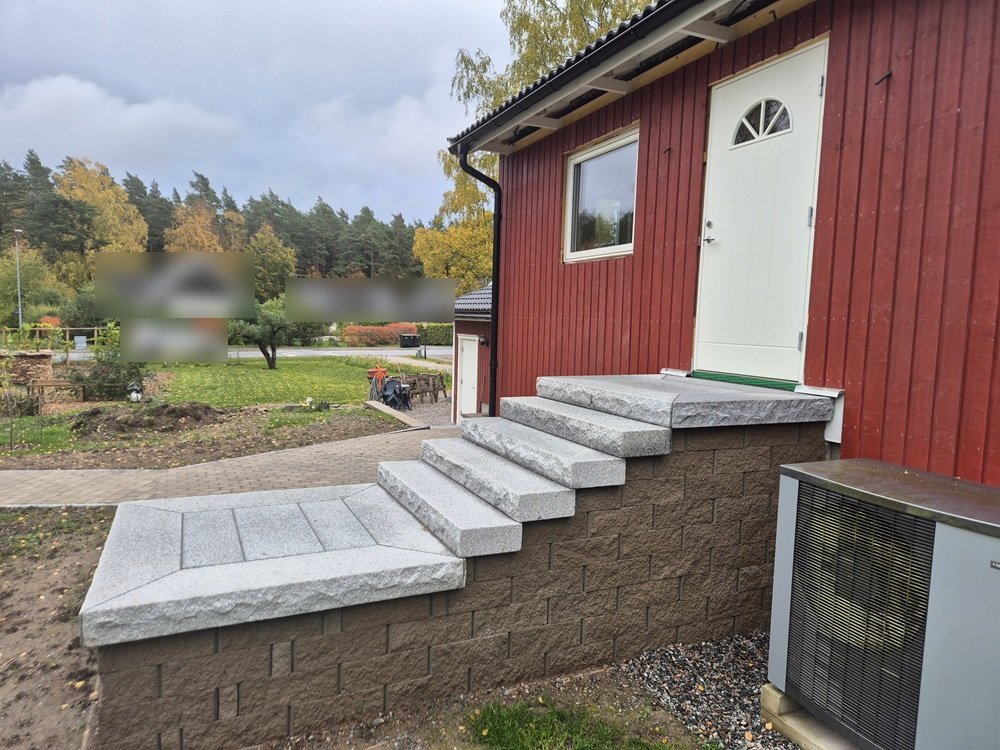

Kundens foto av trappan före projektering
Foto och mått från kunden

2. Ritning

Tillverkningsritning med mått och material
Tillverkningsritning med mått och material

3. 3D-bild

3D-bild av räckena på plats
Översikt som visar resultatet på plats

Så fungerar det

1. Skicka underlaget

Skriv en kort beskrivning eller bifoga foton och ritningar.

2. Beskriv resultatet

Berätta vad som ska tillverkas och be om ändringar tills det känns rätt.

3. Ladda ner filerna

Hämta PDF, DXF, STEP, FreeCAD-filer och 3D-bilder.

Ditt underlag → färdig ritning och 3D-bild

Öppna ett exempel för att se hela vägen från underlag till färdigt resultat. Under Underlag ser du också en enkel text som du kan skriva tillsammans med dina bilder.

1. Foton och mejl → tre räcken

Underlag

Kundens foto av trappan före projektering
Ett foto och några ungefärliga mått från kundens mejl.

Vår prompt:
”Gör en ritning av räckena. Anpassa sektionerna så att stolparna hamnar under handledarens vinklar.”

Ritning

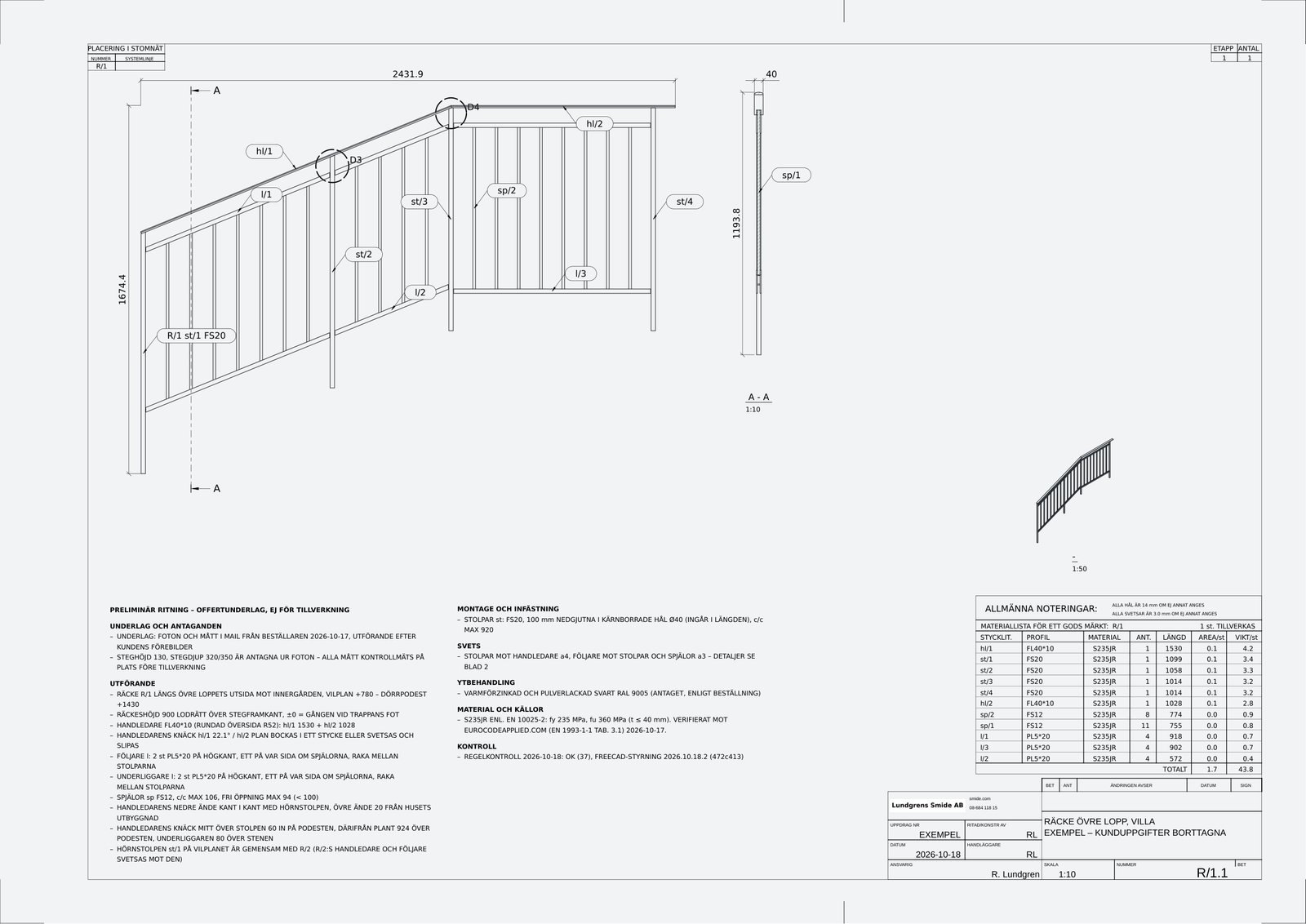

Verkstadsritning för räcket med mått, materiallista och noteringar
Måttsatt sammanställning med materiallista och noteringar.

3D-bild

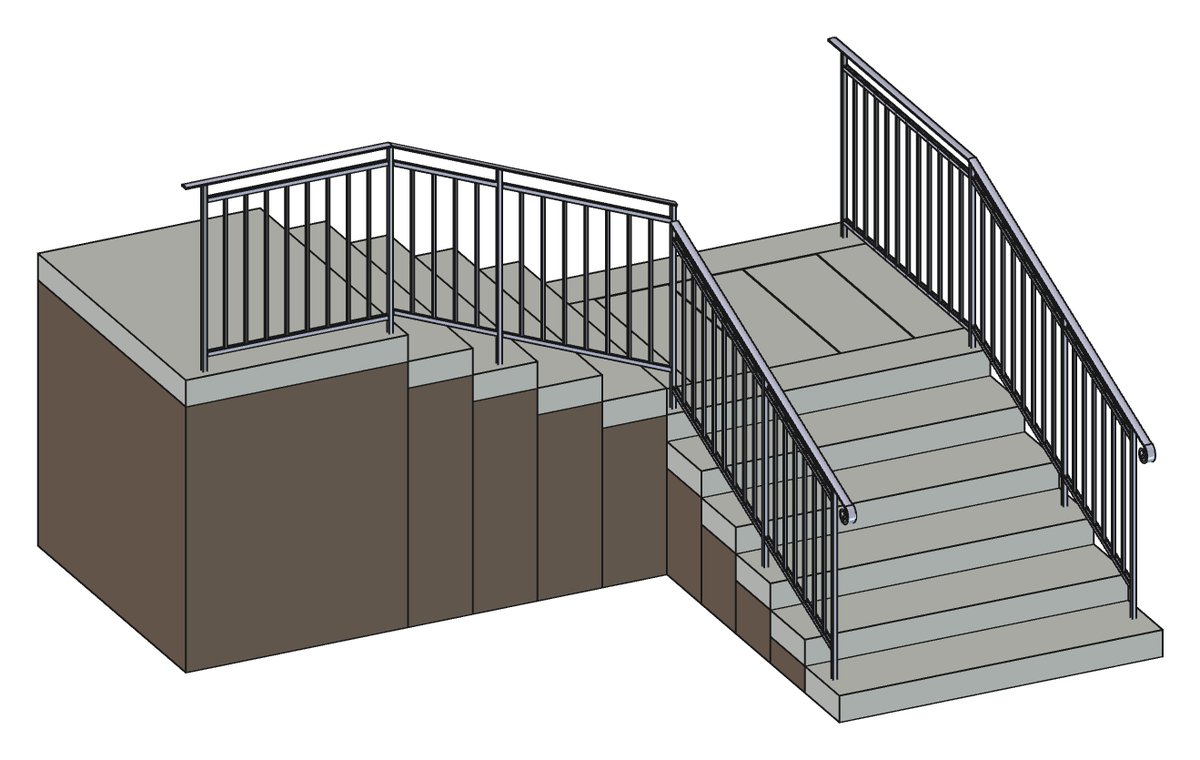

3D-bild av trappan med räckena på plats
En tydlig översikt som visar räckena på plats.
2. Ett foto av stolparna → grind

Underlag

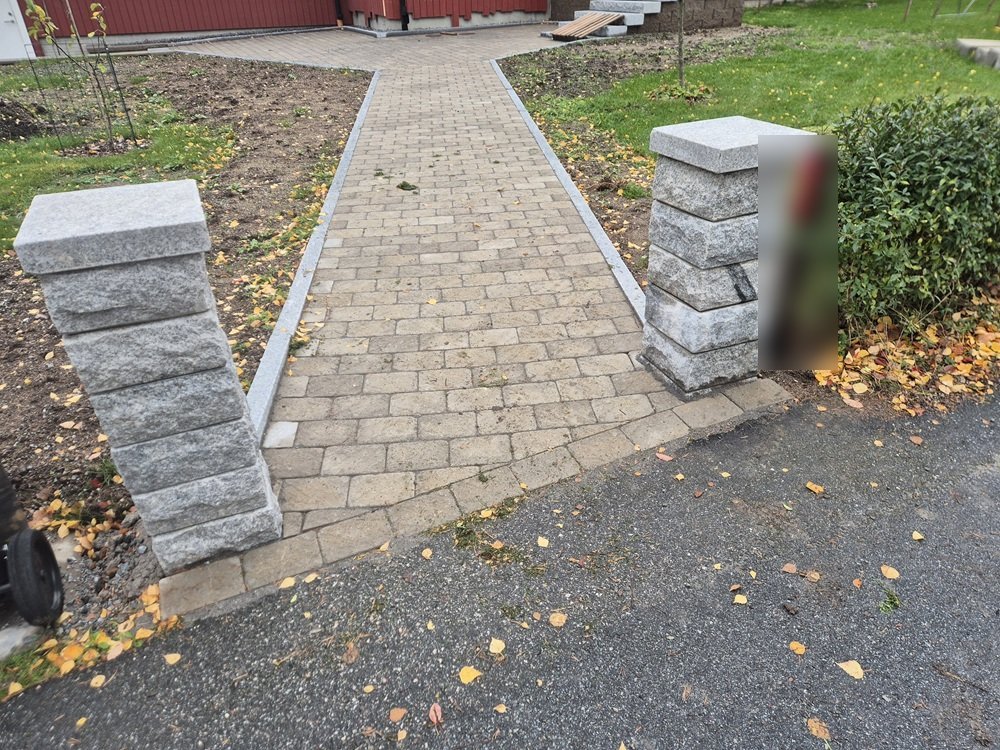

Foto av två granitstolpar
Ett foto och uppgiften att öppningen är 1400 mm.

Vår prompt:
”Rita en grind mellan stolparna. Den fria öppningen är 1400 mm och grinden ska ha samma stil som räckena.”

Ritning

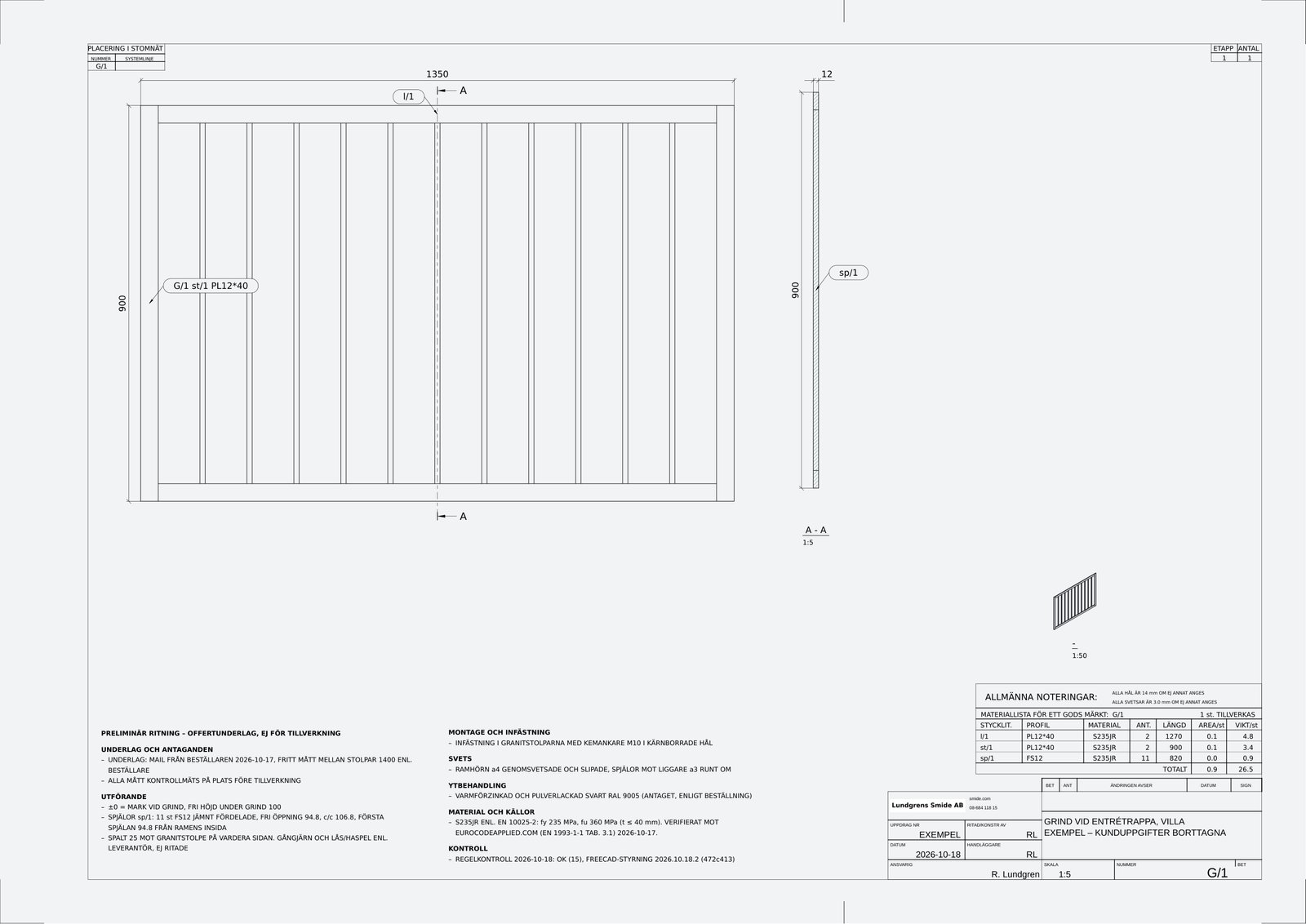

Verkstadsritning för grinden
Grindritning med mått, material och tillverkningsnoteringar.

3D-bild

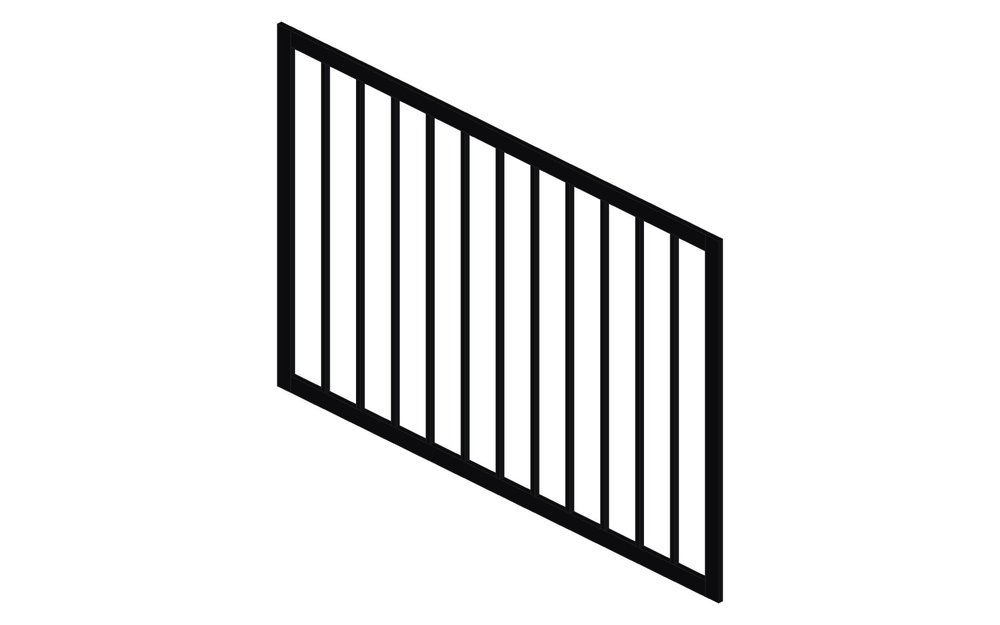

3D-bild av grinden
3D-bilden gör resultatet lätt att förstå före tillverkning.
3. Två foton → handdukstork i rostfritt

Underlag

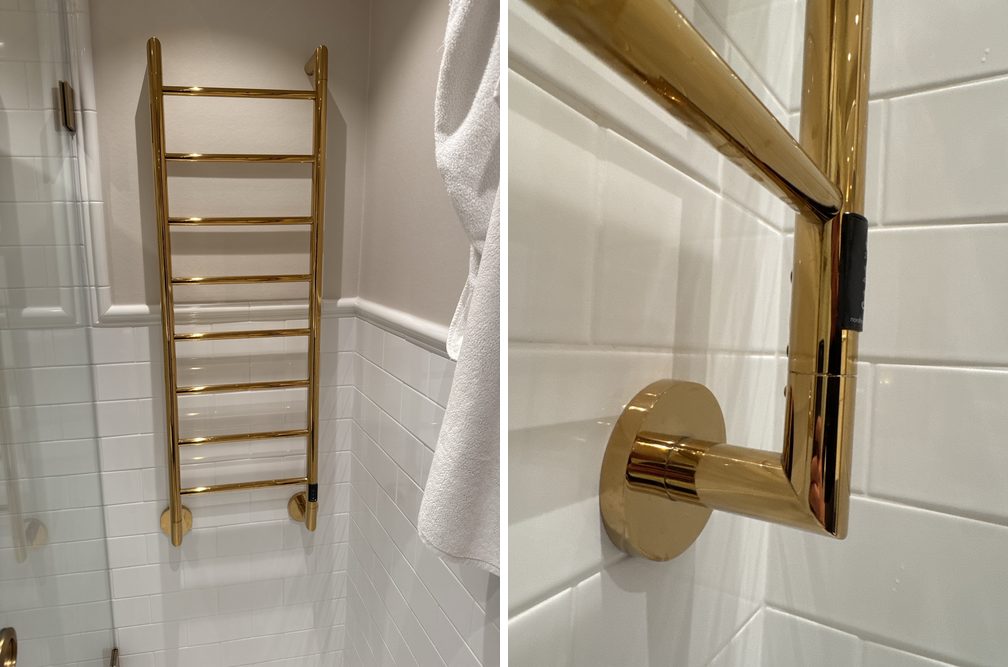

Foton av en befintlig handdukstork
Två mobilbilder av den befintliga handdukstorken.

Vår prompt:
”Rita denna handdukshängare i spegelpolerat rostfritt, utan värmare. Fråga mig om de mått du behöver.”

Ritning

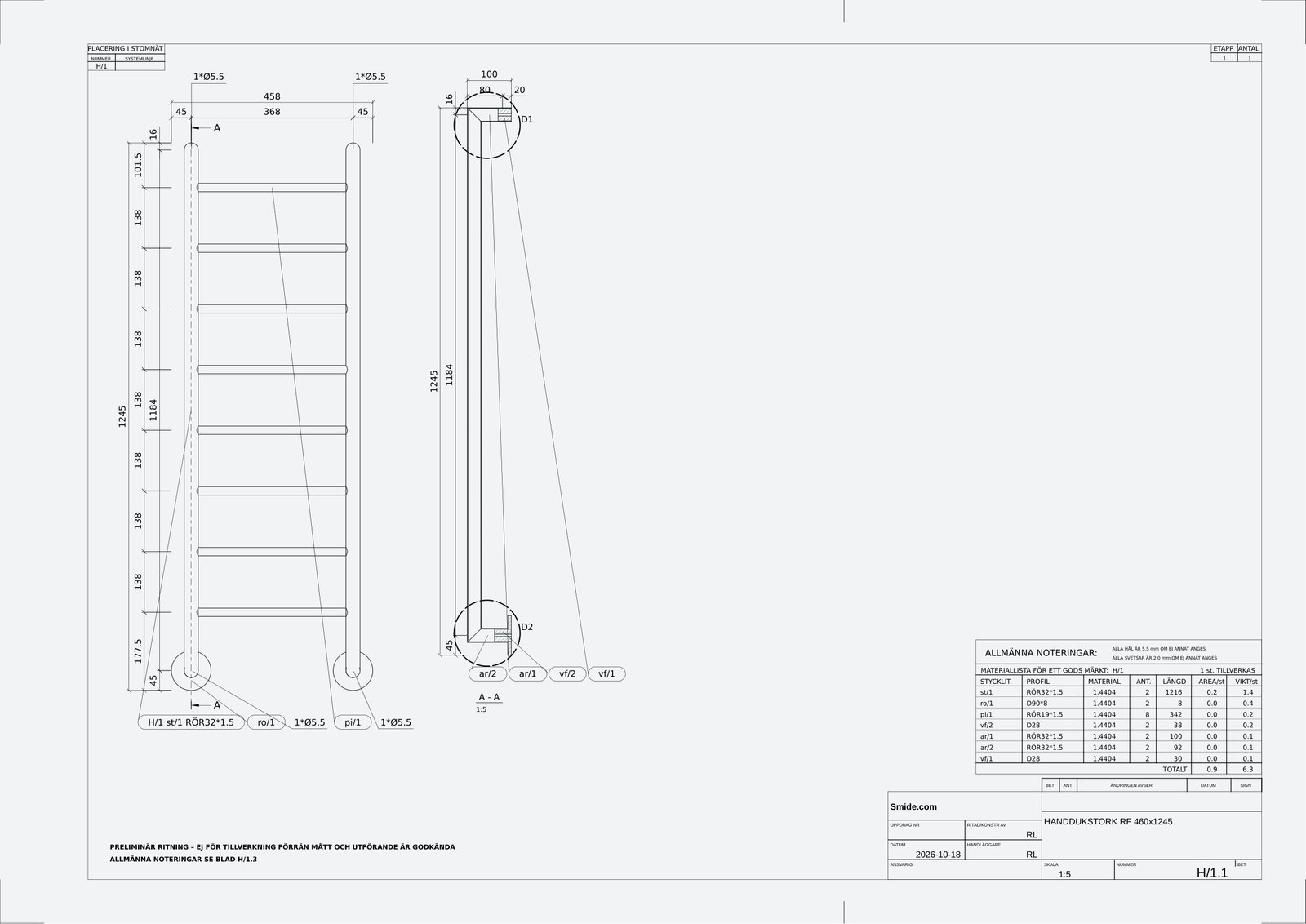

Verkstadsritning för handdukstorken
Ritning med måttkedja, snitt, fästen och materiallista.

3D-bild

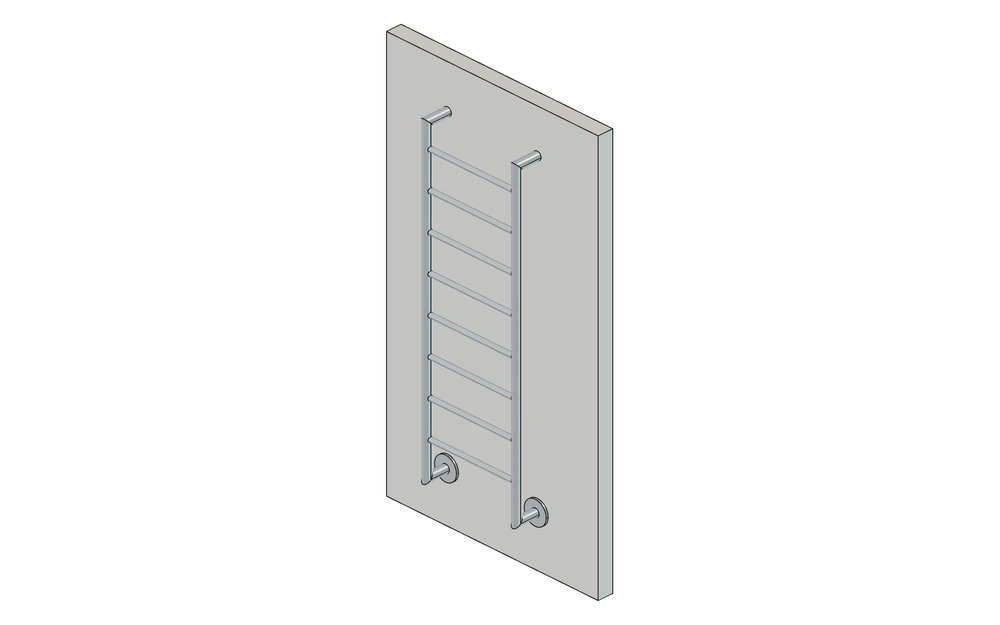

3D-bild av handdukstorken i rostfritt
Den färdiga formen visas innan något tillverkas.
4. Bara text → grind med ornament

Underlag

Ingen bild behövs.

Vår prompt:
”Rita en grind, 1000 mm bred och 1100 mm hög, med ram i VKR 40. Lägg en bockad plåt nedtill och en laserskuren solfjäder i mässing upptill. Visa grinden öppen i 3D.”

Ritning

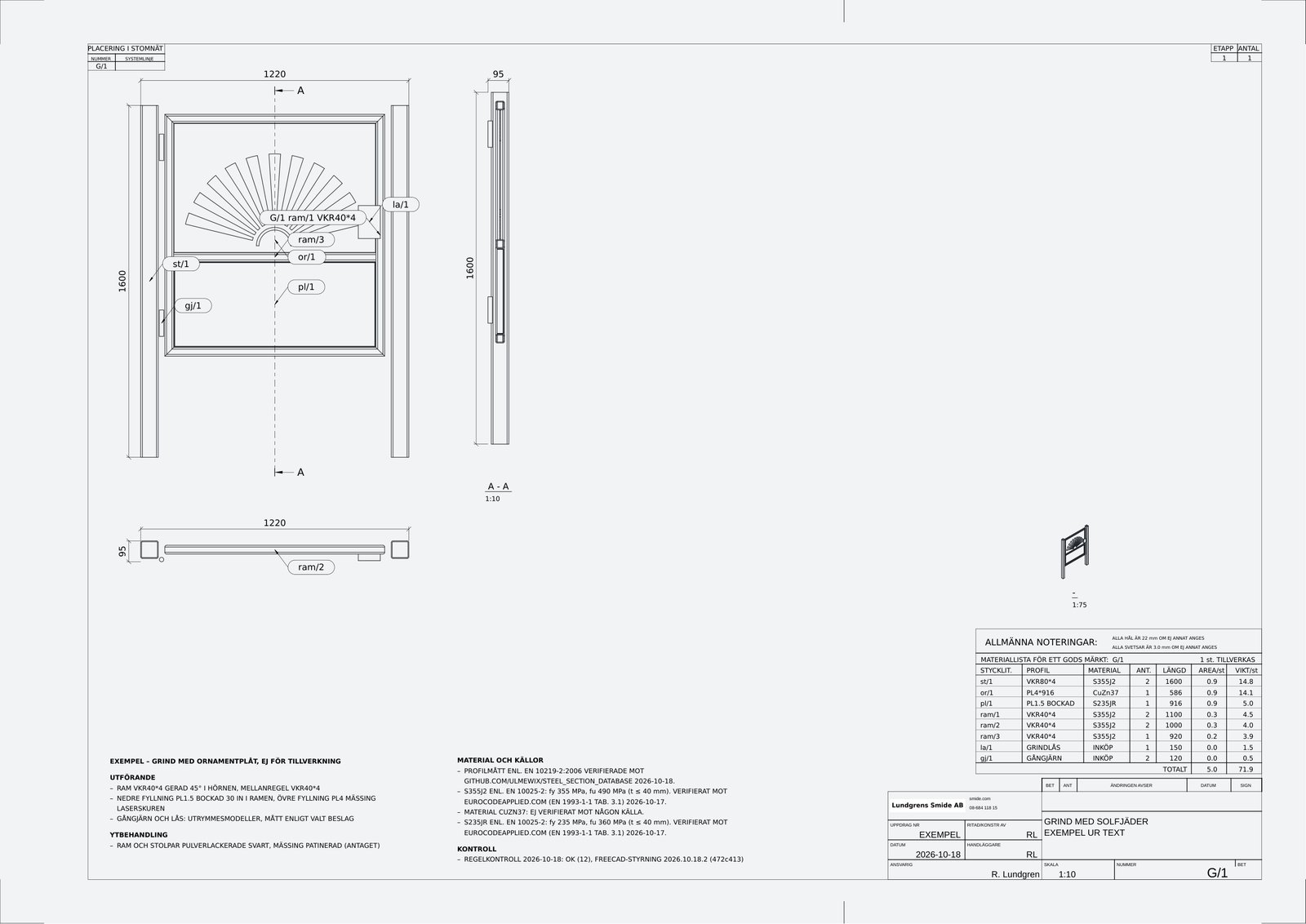

Verkstadsritning för en grind med ornament
Sammanställning och DXF för det laserskurna ornamentet.

3D-bild

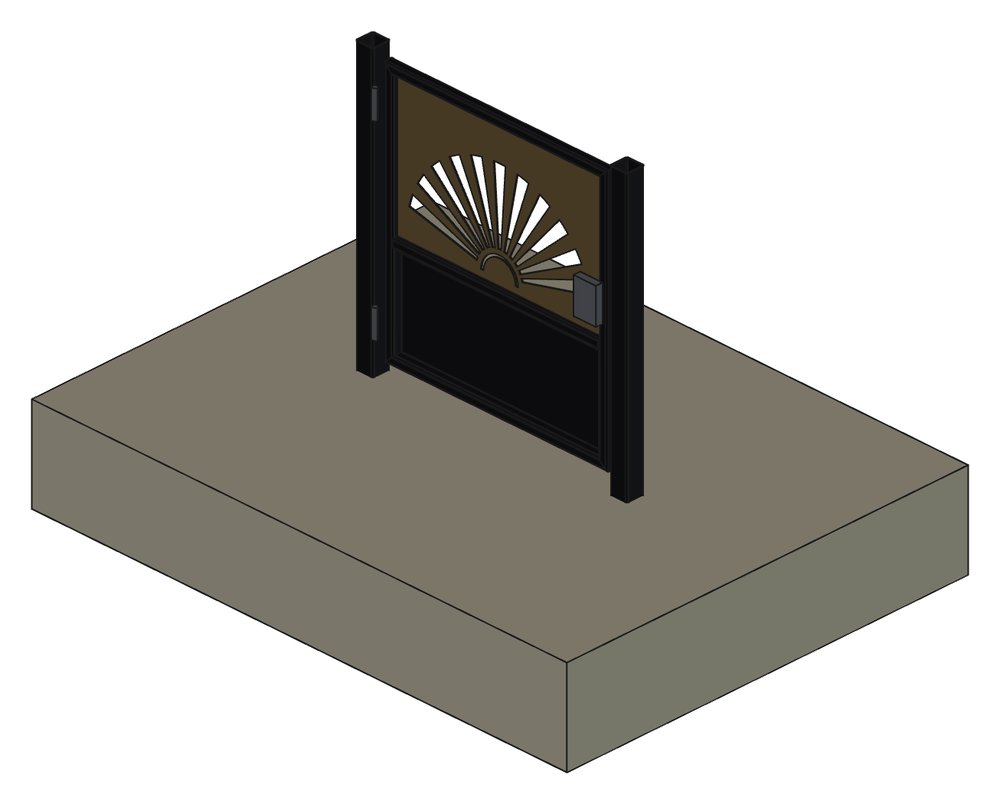

3D-bild av ornamentgrinden
Material, färger och öppningsläge syns direkt.

Redo att prova?

Beskriv vad du vill tillverka och bifoga de bilder eller ritningar du redan har. AI:n hjälper dig vidare steg för steg.

Kom igång på 3 minuter

Kom igång på 3 minuter

  • Skapa konto
  • Kopiera starttexten
  • Beskriv vad du vill tillverka

Detaljer steg för steg

Du behöver ett abonnemang på Claude (Pro eller Max) och ett gratis GitHub-konto. Inget annat behöver installeras.

  1. Skapa konto. Öppna claude.ai/code i datorn eller telefonens webbläsare och följ guiden för att koppla GitHub.
  2. Öppna projektet. I Claude-appen går du till Code, väljer richalund/Steelworks-shopdrawings och startar en ny session.
  3. Starta. Kopiera prompten nedan, klistra in den och skicka. Första gången tar installationen 10–15 minuter; sedan går det på sekunder.
Jag vill använda verkstadsskillen freecad-styrning för att rita smide. Skillen ligger på GitHub i repot https://github.com/richalund/Steelworks-shopdrawings, i mappen .claude/skills/freecad-styrning (https://github.com/richalund/Steelworks-shopdrawings/tree/main/.claude/skills/freecad-styrning). Läs AGENTS.md och SKILL.md där. Finns inte skillen i det här repot: hämta https://github.com/richalund/Steelworks-shopdrawings/releases/download/latest/freecad-styrning.zip och packa upp den så att mappen hamnar i .claude/skills/freecad-styrning. Kontrollera att FreeCAD är installerat (installationen startar av sig själv första gången; kör annars bash .claude/skills/freecad-styrning/scripts/installera_linux.sh och vänta tills den är klar). Fråga mig sedan om företagsuppgifterna till titelblocket och rita en testgrind, 1000 bred och 1100 hög, så att jag ser att allt fungerar. Stoppas något av nätverksinställningarna: säg exakt vilken domän och vilken inställning jag ska ändra.

Sedan ritar du som vanligt: beskriv vad du vill ha, bifoga foton eller ritningar och be om ändringar tills du är nöjd. Filerna (PDF, DXF, STEP, FreeCAD) laddar du ner ur sessionen. Många filer kommer som en PDF och en zip som du sparar i telefonen, delar som mail eller lägger i din molntjänst; inget av jobbet sparas i repot, som är publikt.

Skicka underlaget när du är nöjd

Fortsätt prompta tills ritningen och 3D-bilderna visar det du vill ha – det är det underlaget en tillverkare räknar på. Säg sedan att du är nöjd. Claude frågar om underlaget ska mailas till en tillverkare för offert, med en förifylld adress som du kan byta mot vilken som helst. Inget skickas utan att du säger till.

Vi testar fortfarande och vill gärna ha dina förslag. Blir något fel, saknas något eller har du en idé: hör av dig till Richard.

Richard Lundgren, Lundgrens Smide AB · richard@smide.com · 08-684 118 15

Vill du använda Codex, Copilot eller Cursor? Läs den tekniska guiden.

Bra att veta

  • Mått hittas aldrig på. Claude frågar, eller skriver tydligt på ritningen vad som är antaget. Kontrollera alltid måtten innan något tillverkas.
  • Ritningarna är underlag. Den som tillverkar ansvarar för dimensionering och krav (räckeshöjd, spjälavstånd, CE-märkning).
  • Noteringarna grupperas under rubriker (underlag, utförande, svets, ytbehandling …); blir de många hamnar de på ett eget blad, och ett större projekt kan få en gemensam noteringsritning.

Frågor, förslag eller vill du bidra med förbättringar?

Richard Lundgren, Lundgrens Smide AB · richard@smide.com · 08-684 118 15

Kollegor i branschen är välkomna att använda skillen och skicka in förbättringar (pull requests), se BIDRA.md.
